? ? ? 晃電即電壓暫降，指供電系統中某點的工頻電壓有效值突然下降至額定值的10～90，并在隨后的10 ms～1 min的短暫持續期后恢復正常的現象，據ieee統計（ieee一般指電氣與電子工程師協會。電氣與電子工程師協會（institute of elerical and eleronics engineers），簡稱ieee），晃電問題占工業電能質量問題的92以上。一般的石化企業每年都會發生幾起晃電，石化裝置壓縮機等大型機組的潤滑油泵連續性生產要求較高，一旦發生晃電，潤滑油壓力將急劇波動，將會直接導致機組停機、生產鏈條中斷等的發生。
? ? ?機組潤滑油泵一般采用2臺機泵互為備用，另有1臺事故油泵在緊急情況下啟動。在晃電導致運行電機停機后，備用電機乃至事故油泵會自啟動，盡管切換過程短暫，但從備用電機(或事故油泵電機)發出啟動命令到建立的流量和壓力條件需的時間，在該過程中流量、壓力數值會進一步降低，仍有可能機組聯鎖停機的限值，導致機組停機的發生。
? ? ?為有效避免或降低晃電發生后對潤滑油泵和機組的影響，石化企業采用多種抗晃電策略，本文就這些策略進行詳細的論述。
? ? ?常用的抗晃電策略包括： dc-bank直流支撐改造、儲能式抗晃電接觸器、節電線圈型接觸器。
?dc-bank直流支撐改造

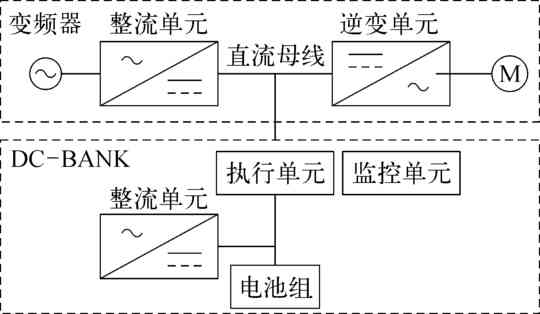

? ? ?dc-bank的工作原理如圖1所示。市電正常時，變頻器供電驅動電機，當市電晃電造成電壓低于閾值時，靜態開關導通，變頻器由dc-bank直流母線供電；當市電恢復，靜態開關切回，在供電方式轉換過程中，靜態開關切換時間約0.2 ms，電機可保持不間斷運行。
? ? dc-bank可解決晃電問題，并可實現對電機的調速，但需要改造潤滑油電機，供電回路需增設變頻器，且需電動機具備變頻改造條件，因此一次性投資較高。為節省投資，2臺潤滑油泵可共用1臺dc-bank，在選型時，也沒有追求高支撐時間，支撐時間可設置10 s。
? ?雖然也有采用ups和eps供電的改造方案，但從性、操作方式、工作效率、啟動沖擊、過載能力等方面考慮，dc-bank比ups和eps都有著明顯的優勢，三種供電模式都需要安裝電池組，且蓄電池的投入與維護成本較高。
儲能式抗晃電接觸器
? ? ?抗晃電接觸器種類較多，可被有效利用的主要有儲能式和節電式等幾種形式。
? ? 儲能式抗晃電接觸器工作原理如圖2所示，tpm-k系列抗晃電接觸器在電源正常狀態下，控制模塊處于儲能狀態，接觸器的啟動和停止與常規接觸器一樣，當有晃電發生使電壓降到接觸器的維持電壓以下時，控制模塊開始工作，以儲能釋放的形式保持接觸器繼續吸合，當電源電壓恢復后，控制模塊又繼續轉入儲能狀態。
? ? 由于控制模塊使用了的部件，使得接觸器的體積和安裝保持了原有的特征，另外它不依賴輔助工作電源和輔助機械裝置，因而效果，體積小，性高。
節電線圈型接觸器

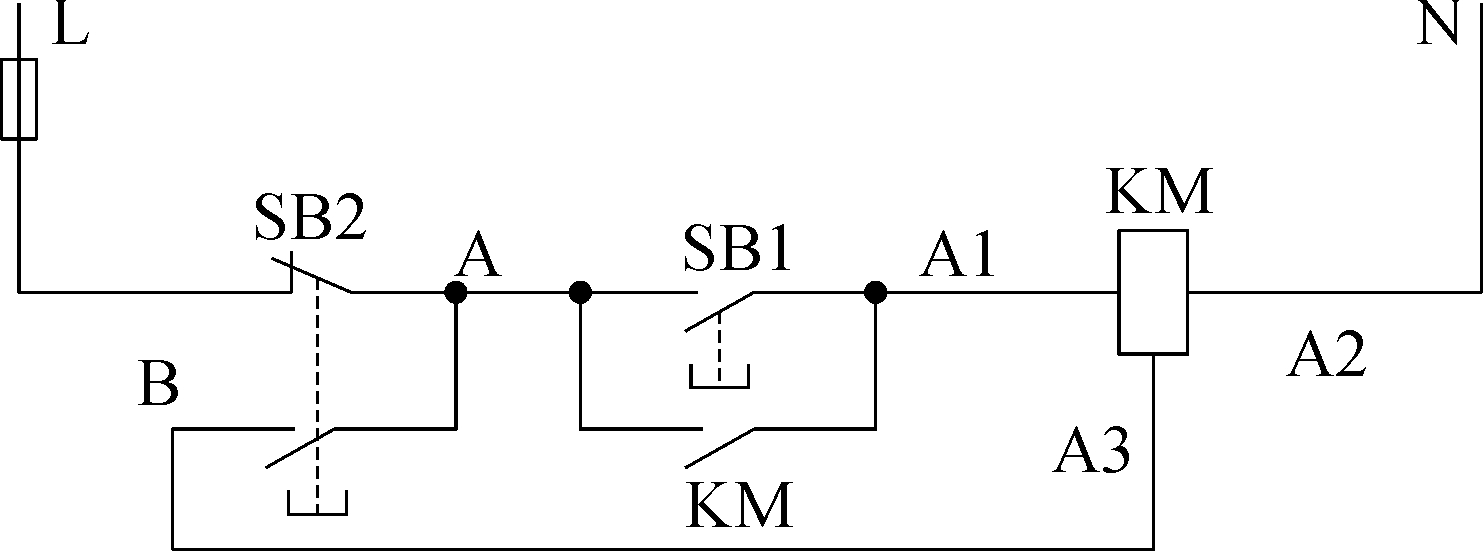

? ? ?接觸器具有2個線圈： 啟動線圈和保持線圈，在啟動時接觸器為雙線圈并聯使用，接觸器接通后改為保持線圈單獨工作，吸持能耗較低，晃電時可利用母線殘壓短時維持接觸器不脫扣。節電線圈型接觸器工作原理如圖3所示。
? ? ?該方案投資較低、改造方便，缺點是： 與傳統接觸器接線方式不相同，低壓柜安裝接線時如果誤采用傳統方式接線，比如2的常開觸點沒有接入控制電路，或該觸點與接觸器線圈相連，當按下停車按鈕2時間較短，將無法及時斷開接觸器，為避免接線錯誤，需要對停車按鈕進行測試；但如果按動按鈕時間大于抗晃電接觸器額定持續時間，又會將接觸器斷開，所以即使安裝后進行按鈕測試，仍有可能錯判。
? ? 機組潤滑油泵抗晃電策略對石化裝置的穩定運行至關重要，需要引起重視。泰普科技的DC-BANK直流不間斷電源、TPM-K抗晃電接觸器、TPM-QB抗晃電模塊、TPM-QC抗晃電裝置等系列抗晃電產品，可以使用在不同工況，能夠有效解決各企業在生產過程中產生的晃電問題。
